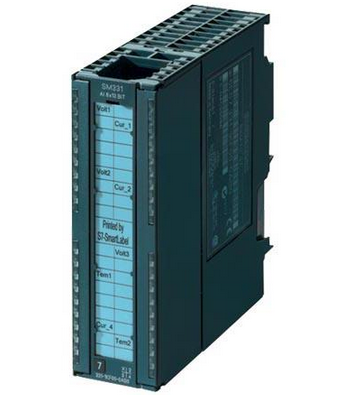

西门子S7-300信号模块

产品描述

信号模块是 SIMATIC S7-300 进行过程操作的接口。S7-300 模块范围的多面性允许模块化自定义，以满足最多变的任务。

S7-300 支持多面性技术任务，并提供详尽的通讯选项。除了具有集成功能和接口的 CPU，在 S7-300 设计中还有各种针对技术和通讯的特殊模块。

优势

•安装简便

通过前端连接器连接传感器/执行器。可使用以下连接方式进行连接：

•螺钉型接线端子

•弹簧型接线端子

•快速连接(绝缘穿刺)

更换模块后，只需将连接器插入相同类型的新模块中，并保留原来的布线。前端连接器的编码可避免发生错误。

•快速连接

连接 SIMATIC TOP 更加简单、快速(不是紧凑 CPU 的板载 I/O)。可使用预先装配的带有单个电缆芯的前端连接器，和带有前端连接器模块、连接线缆和端子盒的完整插件模块化系统。

•高组装密度

模块中为数众多的通道使 S7-300 实现了节省空间的设计。可使用每个模块中有 8 至 64 个通道(数字量)或 2 至 8 个通道(模拟量)的模块。

•简单参数化

使用 STEP 7 对这些模块进行组态和参数化，并且不需要进行不便的转换设置。数据进行集中存储，如果更换了模块，数据会自动传输到新的模块，避免发生任何设置错误。使用新模块时，无需进行软件升级。可根据需要复制组态信息，例如用于标准机器。返回页首

设计和功能

许多不同的数字量和模拟量模块根据每一项任务的要求，准确提供输入/输出。

数字量和模拟量模块在通道数量、电压和电流范围、电气隔离、诊断和警报功能等方面都存在着差别。在这里提到的所有模块范围中，SIPLUS 组件可用于扩展的温度范围 -25…+60°C 和有害的空气/冷凝。

诊断、中断

许多模块还会监控信号采集(诊断)和从过程(过程中断)中传回的信号。这样便可对过程中出现的错误(例如断线或短路)以及任何过程事件(例如数字输入时的上升边或下降边)立刻做出反应。使用 STEP 7，即可轻松对控制器的响应进行编程。

专用模块

用于测试和仿真时，模拟量模块可插入到 S7-300。该模块通过 LED 转换和指示输出信号，实现对编码器信号的模拟。

该模块可插入到任何地方(不必遵守插槽规则)。该虚拟模块为未组态的信号模块预留了一个插槽。稍后安装该模块时，整个组态的机械配置和地址分配均不会更改。
