产品介绍

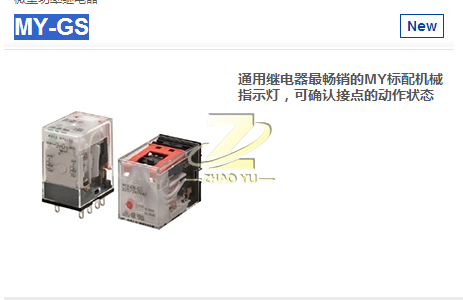

MY-GS
本体
| 分类 | 接点构成 | 型号 | 额定电压(V) |
|---|---|---|---|
| 标准型 | 2c | MY2-GS | AC24V, AC100/110V, AC200/220V, AC220/240V |
| DC24V | |||
| 4c | MY4-GS | AC24V, AC100/110V, AC200/220V, AC220/240V | |
| DC24V | |||
| 动作指示灯内置型 | 2c | MY2N-GS | AC24V, AC100/110V, AC200/220V, AC220/240V |
| DC24V | |||
| 4c | MY4N-GS | AC24V, AC100/110V, AC200/220V, AC220/240V | |
| DC24V |
选装件(另售)
连接插座/固定金属件
|
|
正面连接插座 | 背面连接插座 | ||
|---|---|---|---|---|
| 安装 |
DIN导轨安装、 螺钉紧固安装共用 |
DIN导轨安装用 | 印刷电路板安装用 | |
| 接线 | 螺钉连接型 | 无螺钉连接型 | 焊接连接型 | |
|
MY2-GS MY2N-GS |
PYF08A-E
|
PYF08A-N
|
PYF08S
|
PY08-02
|
|
MY4-GS MY4N-GS |
PYF14A-E
|
PYF14A-N
|
PYF08S
|
PY14-02
|
| 固定金属件型号 | PYC-A1 | PYCM-08S/PYCM-14S | PYC-P | |
MY2-GS、MY2N-GS
MY4-GS、MY4N-GS
选装件(另售)
关于连接插座、DIN导轨安装用另售件的详情，请参见“共用插座/DIN导轨相关产品”。
连接插座
正面连接插座
PYF08A-E
PYF14A-E
PYF08A-N
PYF14A-N
PYF08S
PYF14S
背面连接插座
PY08-02
PY14-02
附件
固定金属件
| 插座型号 |
PYF08A-E PYF14A-E PYF08A-N PYF14A-N |
PY08-02 PY14-02 |
|
|---|---|---|---|
| 继电器型号 | |||
|
MY2-GS MY2N-GS MY4-GS MY4N-GS |
PYC-A1 1套(2个)
|
PYC-P
|
|
分离杆
| 插座型号 | PYF08S | PYF14S | |
|---|---|---|---|
| 继电器型号 | |||
| 插座型号 |
PYCM-08S
|
PYCM-14S
|
|
插座安装高度(单位：mm)
正面连接插座时
PYF□□A-E
PYF□□A-N
PYF08S
PYF14S
背面连接插座时
PY□□-02
注. PYF□□A-E、PYF□□A-N为DIN导轨安装、螺钉紧固安装共用。
