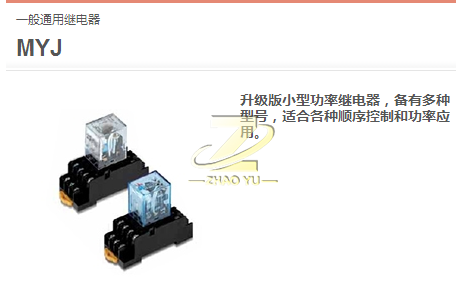

产品介绍
详细说明
种类：
| 分类 | 接点形式 |
插入/焊接端子
|
|
|---|---|---|---|
|
|
带LED指示灯 | ||
| 标准 | DPDT | MY2-J | MY2N-J |
| 4PDT | MY4-J | MY4N-J | |
| 内置二极管(仅直流) | DPDT | MY2-D-J | MY2N-D2-J |
| 4PDT | MY4-D-J | MY4N-D2-J | |
|
内置CR元件 (仅AC220/240V、AC200/220V、AC100/110V、AC110/120V) |
DPDT | MY2-CR-J | MY2N-CR-J |
| 4PDT | MY4-CR-J | MY4N-CR-J | |
注：订货时，在型号编号上加上额定线圈电压，额定线圈电压见线圈额定值表。
附件（另售）
插座及继电器固定支架
| 继电器类型 | 极数 |
正面连接插座 (导轨/螺钉安装) |
背面连接插座 | |||
|---|---|---|---|---|---|---|
| 插座 | 支架 | 插座 | 支架 | 带支架插座 | ||
| MY2-J，MY2N-J | 2 | PYF08A-C | PYC-A1 | PY08 | PYC-P | PY08-Y1 |
| PYF08A-E | ||||||
| MY4-J，MY4N-J | 4 | PYF14A-C | PY14 | PY14-Y1 | ||
| PYF14A-E | ||||||
用于插座及继电器固定支架的安装片
| 插座型号 | 适用于1个插座 | 适用于18个插座 | 适用于36个插座 | 支架 |
|---|---|---|---|---|
| PY08，PY14 | PYP-1 | PYP-18 | PYP-36 | PYC-S |
注：PYP-18和PYP-36可根据插座数目切成任何希望的长度。
（单位：mm）
MY2-J、MY2N-J、MY2-D-J、MY2N-D2-J、MY2-CR-J、MY2N-CR-J
注：DC型号具有极性。
MY4-J、MY4N-J、MY4-D-J、MY4N-D2-J、MY4-CR-J、MY4N-CR-J
注：DC型号具有极性。
附件
导轨安装插座
| 插座 | 尺寸(单位 ：mm) |
端子配置/ 内部连接 (顶视图) |
安装孔 | |
|---|---|---|---|---|
|
PYF08A-C
|
PYF08A-C
|
PYF08A-E
|
|
|
|
PYF14A-C
|
PYF14A-C
|
PYF14A-E
|
|
|
背面连接插座
| 插座 | 尺寸(单位 ：mm) |
端子配置/内部连接 (顶视图) |
安装孔 |
|---|---|---|---|
|
PY08/PY08-Y1
|
|
|
|
|
PY14/PY14-Y1
|
|
|
|
固定支架
PYC-A1 (1套2个)
PYC-P
插座安装的高度
DIN导轨/正面安装插座
背面安装插座
背面连接插座的安装板
PYP-1
PYP-36
PYP-18
