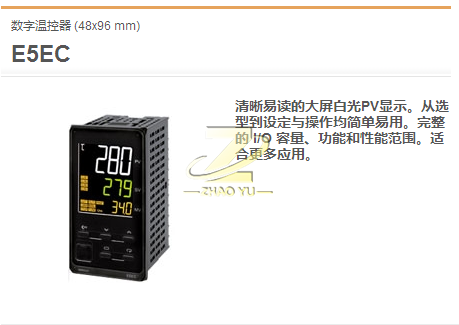

E5EC

单位：mm）

温控器

E5CC-800

面板裁切

• 建议面板厚度为1～5mm。
• 垂直方向上不可进行组合安装。
（在温控器间保持规定的安装间隔）。
• 为了使温控器具备防水能力，可将防水垫安装至温控器。
• 当安装两台或两台以上的温控器时，请确保周围温度没有超出规格表中指定的允许工作温度范围。

附件（另售）

端子盖
E53-COV17

端子盖
E53-COV23 （3个装）

防水垫
Y92S-P8 (用于DIN 48 × 48）
（随控制器提供。）

上述温控器附带防水垫。
防水垫丢失或损坏时，请另行订购。
使用防水垫可实现IP66防护等级。
（防水垫可能会因工作环境等因素发生老化、收缩或硬化。因此，为确保始终符合IP66中指定的防水等级要求，建议进行定期更换。定期更换时间因工作环境而定，用户需根据现场情况进行确认。
可将三年作为一个大致的标准。）
无防水构造要求时，则无需安装防水垫。

电流检测器

E54-CT1

E54-CT3

E54-CT3附件

贯通电流(Io)与输出电压(Eo)（参考值）
E54-CT1

加热器最大持续电流：50A (50/60Hz)
线圈数：400±2
线圈电阻：18±2Ω

贯通电流(Io)与输出电压(Eo)（参考值）
E54-CT3

加热器最大持续电流： 120A (50/60Hz)
（用于欧姆龙数字温控器的加热器最大持续电流为50A。）
线圈数：400±2
线圈电阻：8±0.8Ω

适配器

Y92F-45

注1. E5B□已有前面板时，使用该适配器。
2. 仅黑色有售。
3. 使用Y92F-45时，无法使用USB-串行转换电缆 E58-CIFQ2。
通过USB-串行转换电缆进行设定时，请在安装面板前进行设定。
4. 不能与附属于E5CC本体的Y92F-49配套使用。

安装到E5CC-800

DIN导轨安装适配器

Y92F-52

注1. 该适配器无法与端子盖一起使用。
2. 若要使用适配器，请拆下端子盖。

该适配器可用于将E5CC-800安装到DIN导轨。
如果使用该适配器，则无需在面板中安装平板或钻安装孔。

安装到E5CC-800

防水盖
Y92A-48N

安装适配器
Y92F-49
（随控制器提供。）

上述温控器附带安装适配器。
适配器丢失或损坏时，请另行订购。

保护盖
Y92A-48D

注： 如果安装了防水包装，不能使用保护盖。

该保护盖为软性。
使用此盖可对控制器进行操作。

保护盖
Y92A-48H

该保护盖为硬性。
请用它来防止误操作等。
